Podrobnosti o produkte
|
Miesto pôvodu: |
Zhejiang, Čína |
|
Názov značky: |
jorch |
|
špecifikácia: |
16-kolíkový automobilový konektor typu Pitch |
|
Číslo modelu: |
5569-16AW |
|
OEM diel č.: |
5569-16AW |
|
Typ: |
Adaptér |
|
Farba: |
Biela |
|
Muž alebo žena: |
Mužský |
|
Typ konektora: |
Zapečatené |
|
Platobný termín: |
30 % záloha vopred, 70 % pred odoslaním, 100 % TT vopred |
|
Veľkosť jedného balenia: |
Rozmer 3x4x4 cm |
|
Celková hmotnosť jedného kusa: |
0,032 kg |
|
Dodacia lehota: |
Dostatok zásob a silná výrobná kapacita zaisťujú včasné dodanie |
|
certifikácia: |
Systém TUV, TS16949, ISO14001 a RoHS |
|
Balenie: |
100 200 300 500 1000 ks na vrecúško so štítkom, exportný štandardný kartón |

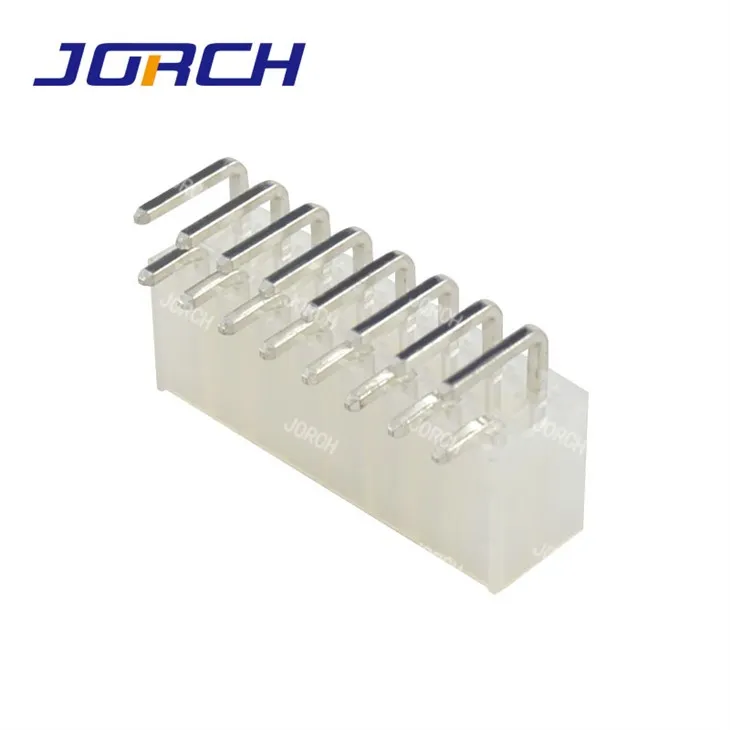

5569-16AW je model automobilového konektora, ktorý patrí do série 5566/5569/5557. Tento konektor sa často používa v automobilových elektronických systémoch na zabezpečenie stabilného spojenia a prenosu obvodov. Tu sú niektoré kľúčové špecifikácie a funkcie 5569-16AW:
1. Počet pólov: 16 pólov, čo znamená, že má 16 kontaktných bodov a môže súčasne spájať 16 okruhov.
2. Rozmery: Veľkosť je 29,4 mm x 34,8 mm, čo sa vzťahuje na fyzickú veľkosť konektora, čo je veľmi dôležité pre dizajn a rezerváciu inštalačného priestoru.
3. Kontaktný odpor: Maximálne 10mΩ, čo zaisťuje nízky odpor konektora pri prenose prúdu a znižuje energetické straty.
4. Izolačný odpor: Minimálne 1000MΩ, čo zaisťuje dobrý výkon konektora v elektrickej izolácii a zabraňuje úniku prúdu.
5. Menovité napätie: 600V AC/DC, ktoré udáva maximálne napätie, ktoré konektor znesie.
6. Menovitý prúd: 7A AC/DC, čo je maximálny prúd, ktorý môže konektor bezpečne preniesť.
7. Odolné napätie: 1500V AC/minútu, čo je krátkodobý test vysokého napätia, ktorý konektor vydrží.
Konštrukcia automobilových konektorov musí brať do úvahy mnoho faktorov, vrátane, ale nie výlučne, vodotesnosti, prevencie iskier, tienenia a regulácie teploty. Napríklad vodotesnosť IP67 je bežnou požiadavkou v automobilových konektoroch na zabezpečenie normálnej prevádzky v drsnom prostredí. Okrem toho musia mať konektory dobré tienenie, aby sa zabránilo elektromagnetickému rušeniu a zabezpečil stabilný prenos signálu.
Budúci vývojový trend automobilových konektorov smeruje k menšej veľkosti, vysokému výkonu, vysokej spoľahlivosti a inteligencii. S narastajúcim stupňom automobilovej elektroniky sa zvyšuje aj počet a typy používaných konektorov. Odhaduje sa, že každé auto bude používať 600-1000 elektronických konektorov.
